CLASE 3. DETECTANDO EL DISCO DURO.

NUEVOS GRUPOS DE TRABAJO

GRUPO 1	GRUPO 2	GRUPO 3	GRUPO 4
GILER	ASPIAZU	ARROBA	PRIETO
MURILLO	ARAUZ CASILARI	GARCIA D. A.	RIOFRIO
NOBLECILLA	GAVILANEZ	ARGUELLO	GARCIA Z.
DIAZ	VARGAS S.	MOSQUERA	VARGAS F.
ARTEAGA	LIMONES	MIÑO M.	CHIRIBOGA
BORJA ARC.	ORDOÑEZ CASTRO	LOMBEIDA TOWNSEND	ANASTASIO C.
VERA UNDA CASTILLO MURILL	VARGAS CASTRO	SAN MARTIN	MOSQUERA M.

CLASE 3. DETECTANDO EL DISCO DURO.

Despues de haber realizado un mantenimiento preventivo del computador y revisiones de funcionamiento de:

• conexiones electricas
• del ups regulador
• del cable de poder
• de la fuente de pooder
• de las conexiones de la fuente al mainboard
• de limpieza interna

debemos tambien observar y sujetar bien las memorias RAM a los respectivos modulos ó slots:

sujetar con firmeza pero sin presionar muy fuerte evitando dañar las ranuras en ambos lados.

asi mismo se debe observar y sujetar bien las conexiones a los discos duros ya que puede resolvernos el error de "error hard disk"

CONEXION IDE: conocido como IDE (Integrated Device Electronics), es un estándar de interfaz para la conexión de los dispositivos de almacenamiento masivo de datos y las unidades ópticas que utiliza el estándar derivado deATA y el estándar ATAPI,

En esta interfaz IDE se permite conectar dos dispositivos por BUS. Para ello, de los dos dispositivos, uno tiene que estar como esclavoy el otro como maestro para que la controladora sepa a qué dispositivo enviar los datos y de qué dispositivo recibirlos. El orden de los dispositivos será maestro, esclavo. Es decir, el maestro será el primer dispositivo y el esclavo, el segundo. La configuración se realiza mediante jumpers. Por lo tanto, el dispositivo se puede conectar como:

• Como Maestro ('Master'). Si es el único dispositivo en el cable, debe tener esta configuración, aunque a veces también funciona si está como esclavo. Si hay otro dispositivo, el otro debe estar como esclavo.
• Como Esclavo ('Slave'). Funcionará conjuntamente con el maestro. Debe haber otro dispositivo que sea maestro.

CONEXION SATA: Un disco duro SATA, es un dispositivo electromecánico que se encarga de almacenar y leer grandes volúmenes de información con altas velocidades por medio de pequeños electroimanes  (también llamadas cabezas de lectura y escritura), sobre un disco cerámico recubierto de limadura magnética. Los discos cerámicos vienen montados sobre un eje que gira a altas velocidades. El interior del dispositivo esta totalmente libre de aire y  de polvo, para evitar choques entre partículas y por ende, pérdida de datos, el disco permanece girando todo el tiempo que se encuentra encendido.

En caso que los conectores esten bien ajustados y al reiniciar el computador el error persiste....

entonces procederemos a revisar el BIOS que es la configuracion inicial de los dispositivos incluidos el disco duro; se procede a reinciar el computador :

• en la primera pantalla negra se presiona F2
• se ingresa a una pantalla azul BIOS
• y posterior se ingresa  a la primera opcion Standard CMOS features
• se verifica que entre los discopisitivos de discos este nuestro disco duro



• observamos que en la 2da opcion de arranque aparece el disco SATA SAMSUNG...

• caso contrario si no aparece ningun disco.... vemos que no aparece ninguno

• esto indicaria definitivamente que debemos cambiar el disco duro por uno nuevo que tendriamos que comprar comparando el mismo tipo de conexion que usamos sea IDE o SATA segun sea el caso.

TALLER 3.

1. en un documento de texto desarrolle,
2. inserte las imagenes y marque la respuesta correcta

• terminado el taller envie el documento al correo jorgetobarccc@gmail.com

CLASE 2. COMPROBACION ALIMENTACION ELECTRICA.

Cuando un PC no responde al encendido.

Cuando un PC no responde en absoluto, es decir, no se enciende ningún LED de inicio, no hay ningún sonido asociado a los ventiladores o no emite ningún pitido, automáticamente hay que pensar en la fuente de alimentación. Suele ser un componente bastante fiable pero también es el que más puede sufrir las consecuencias de una incorrecta conexión a la red eléctrica, una subida o bajada brusca de tensión, problemas con la toma de tierra, etc. Por todo ello y antes de centrarnos en si falla algún otro componente de nuestro PC, podemos comprobar de una forma muy sencilla el funcionamiento de nuestra fuente de alimentación.

Comprobaremos la toma de corriente.

luego comprobaremos el cable de poder.

una vez que comprobados que funciona la toma de corriente y el cable de poder, procederemos a revisar la fuente de poder interna del CPU.

El socket de corriente sabemos que pueden tener distintas características como por ejemplo:

1. interruptor externo para la desconexión total de la red (una buena característica para protegerla),
2. pueden tener mayor o menor potencia en función del tipo de PC en el que se va a instalar,
3. pero todas como es de lógica, tienen el mismo conector de alimentación y señales para la placa base.
4. se compone de 20 contactos y
5. esos contactos es de color VERDE, que corresponde al PS-ON (Power Supply ON) de encendido de la fuente.
6. al lado de este cable, nos encontramos con dos cables de color NEGRO que corresponden a masa. Veamos una imagen detallada:

1. Señalamos con la punta de un destornillador el cable al que nos referíamos de color verde y a su lado los cables negros.
2. comprobamos el funcionamiento,
3. el procedimiento para comprobar si efectivamente la fuente de alimentación está "viva", es unir el cable 1 verde con 1 de los cables negros que se encuentran a su lado.

Para ello podemos usar un pequeño alambre como un clip sujetapapeles, doblado de manera que podamos hacer coincidir las dos patillas conectoras. Un ejemplo podemos verlo en la siguiente fotografía

RESULTADO:

1. Nada más realizar la conexión deberíamos oir y notar el giro del ventilador refrigerador de la fuente de alimentación.
2. En ese caso podemos descartar un funcionamiento erróneo de al menos el arranque.
3. El siguiente paso consistiría en comprobar si a la salida de los conectores de alimentación de los dispositivos (discos duros, DVD-ROM,...)

ATENCIÓN:

conectar de forma incorrecta el puente al que nos estamos refiriendo puede provocar graves daños de funcionamiento en la fuente de alimentación y a nuestra propia integridad física. Asegúrate de hacerlo de forma correcta.

COMPROBANDO TENSIONES CON AYUDA DE MULTIMETRO.

Tesión de 5 V:

Aunque no se aprecia con detalle el indicador analógico, se ha parado en 5,1 V manteniendo como es lógico los contactos en uno de los conectores negros y en el conector rojo.

VERIFICAR CONEXION DE LA FUENTE DE PODER AL MAINBOARD

1. Identificar los cables que salen de la fuente de poder,
2. del manojo de cables identificar el cables que 20 pines de conexion, este va conectado al socket del mainboard (los cables tiene varios colores, negro, verde, azul, amarillo y rojo),
3. este tiene por objeto proveer de corriente a la tarjeta madre
4. identificar el cable que esta compuesto de 4 linesa que son 1 rojo, 1 negro y 2 amarillos este va conectado junto al microprocesador,
5. este tiene por objeto proveer de corriente al socket que contiene especificamente el microprocesador.

ILUSTRACION DE CONEXION DE LOS CABLES DE LA FUENTE DE PODER AL MAINBOARD.

Taller 2.

1. Elabore una tabla de datos en la cual exponga que tipos de computadores usan fuentes de poder AT y ATX, ejemplo:

COMPUTADOR	Que tipo de fuente necesita AT o ATX?	De cuantos watss necesita, 300w, 400w, 500w, 550w, 600w, 650w.??	Indique por que?
PENTIUM 4
DUAL CORE
CORE 2 DUO
CORE I3
CORE I5
CORE I7

1. terminado el cuadro enviarlo al profesor al mail jorgetobarccc@gmail.com

CLASE 1. ENSAMBLAJE PC's

ARQUITECTURA DE COMPUTADORES.

La arquitectura de computadoras es el diseño conceptual y la estructura operacional fundamental de un sistema de computadora. Es decir, es un modelo y una descripción funcional de los requerimientos y las implementaciones de diseño para varias partes de una computadora, con especial interés en la forma en que la unidad central de proceso (UCP) trabaja internamente y accede a las direcciones de memoria.

También suele definirse como la forma de seleccionar e interconectar componentes dehardware para crear computadoras según los requerimientos de funcionalidad, rendimiento y costo.

HARDWARE.

El término hardware  se refiere a todas las partes tangibles de un sistema informático; sus componentes son: eléctricos, electrónicos, electromecánicos y mecánicos. Son cables, gabinetes o cajas, periféricos de todo tipo y cualquier otro elemento físico involucrado; contrariamente, el soporte lógico es intangible y es llamado software. El término es propio del idioma inglés (literalmente traducido: partes duras), su traducción al español no tiene un significado acorde, por tal motivo se la ha adoptado tal cual es y suena; la Real Academia Española lo define como «Conjunto de los componentes que integran la parte material de una computadora»

ENSAMBLAJE y MANTENIMIENTO PREVENTIVO.

En las operaciones de mantenimiento, el mantenimiento preventivo es el destinado a la conservación de equipos o instalaciones mediante realización de revisión y reparación que garanticen su buen funcionamiento y fiabilidad. El mantenimiento preventivo se realiza en equipos en condiciones de funcionamiento, por oposición al mantenimiento correctivo que repara o pone en condiciones de funcionamiento aquellos que dejaron de funcionar o están dañados.

El primer objetivo del mantenimiento es evitar o mitigar las consecuencias de los fallos del equipo, logrando prevenir las incidencias antes de que estas ocurran. Las tareas de mantenimiento preventivo incluyen acciones como cambio de piezas desgastadas, cambios de aceites y lubricantes, etc. El mantenimiento preventivo debe evitar los fallos en el equipo antes de que estos ocurran.



grupo 1	grupo 2	grupo 3	grupo 4
GILER	ASPIAZU	ARROBA	PRIETO
MURILLO	ARAUZ CASILARI	GARCIA D. A.	RIOFRIO
NOBLECILLA	GAVILANEZ	ARGUELLO	GARCIA Z.
DIAZ	VARGAS S.	MOSQUERA	VARGAS F.
ARTEAGA	LIMONES	MIÑO M.	CHIRIBOGA

ESTRUCTURA DEL COMPUTADOR - HARDWARE.

Cajas (“case”)Armazón o gabinete de metal y plástico que contiene los componentes internos del sistema, tales como la tarjeta del sistema, tarjetas adaptadoras o de expansión, unidades de disco, entre otros. Es, pues, el cuerpo (o la piel) del sistema. La caja protege los circuitos electrónicos de la computadora de posibles daños físicos, de cortocircuitos y de peligros invisibles, tales como campos eléctricos fuertes. Existen varios diseños de cajas, que corresponda a un factor de forma, específico de la tarjeta madre del sistema.

El factor de forma ("form factor") representa un conjunto de especificaciones que determinan el tamaño físico interno y la forma general de la caja de la computadora. Esto implica que el factor de forma para una caja del sistema o una tarjeta del sistema describe sus dimensiones, así como la organización o ubicación de sus componentes, tales como el disco duro, CD-ROM, unidades de disco flexible, ranuras, puertos, entre otros. Los factores de forma para las cajas de las computadora y la tarjeta del sistema pueden ser descrito por nombres específicos, factores de forma para tarjetas del sistema, los dos más populares son son el "Baby AT " ("Advance Technology" o Tecnología Avanzada) y el ATX. ("Extended Advanced Technology")

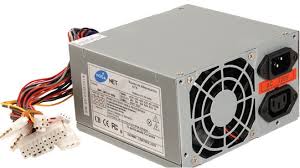

FUENTE DE PODER.

La fuente de poder, por lo tanto, puede describirse como una fuente de tipo eléctrico que logra transmitir corriente eléctrica por la generación de una diferencia de potencial entre sus bornes. Se desarrolla en base a una fuente ideal, un concepto contemplado por la teoría de circuitos que permite describir y entender el comportamiento de las piezas electrónicas y los circuitos reales.

La fuente de alimentación tiene el propósito de transformar la tensión alterna de la red industrial en una tensión casi continua. Para lograrlo, aprovecha las utilidades de un rectificador, de fusibles y de otros elementos que hacen posible la recepción de la electricidad y permiten regularla, filtrarla y adaptarla a los requerimientos específicos del equipo informático.

TARJETA MADRE - MAINBOARD

La placa base , placa madre o tarjeta madre o board ; es una tarjeta de circuito impreso a la que se conectan las demas partes de la computadora .Tiene instalados una serie de circuitos integrados , emtre los que se encuentra el  chipset , que sirve como centro de conexion entre el procesador , la memoria RAM , los buses de expansion y otros dispositivos .

La placa base, además, incluye un software llamado BIOS, que le permite realizar las funcionalidades basicas, como pruebas de los dispositivos, video y manejo del teclado, reconocimiento de dispositivos y carga del sistema operativo.

MEMORIA RAM

La memoria de acceso aleatorio (en inglés: random-access memory) se utiliza como memoria de trabajo para el sistema operativo, los programas y la mayoría del software. Es allí donde se cargan todas las instrucciones que ejecutan el procesador y otras unidades de cómputo. Se denominan «de acceso aleatorio» porque se puede leer o escribir en una posición de memoria con un tiempo de espera igual para cualquier posición, no siendo necesario seguir un orden para acceder a la información de la manera más rápida posible.

Durante el encendido del computador, la rutina POST verifica que los módulos de memoria RAM estén conectados de manera correcta. En el caso que no existan o no se detecten los módulos, la mayoría de tarjetas madres emiten una serie de pitidos que indican la ausencia de memoria principal. Terminado ese proceso, la memoria BIOS puede realizar un test básico sobre la memoria RAM indicando fallos mayores en la misma.

MICROPROCESADOR - CPU

El microprocesador (o simplemente procesador) es el circuito integrado central y más complejo de un sistema informático; a modo de ilustración, se le suele llamar por analogía el «cerebro» de uncomputador. Es un circuito integrado conformado por millones de componentes electrónicos. Constituye la unidad central de procesamiento (CPU) de un PC catalogado como microcomputador.

COOLER CPU - VENTILADOR

Refrigeración ordenador es necesario para eliminar el calor residual producido por los componentes del ordenador , para mantener los componentes dentro permisibles de temperatura de funcionamiento límites.

Los componentes que son susceptibles al mal funcionamiento temporal o permanente fracaso si se sobrecalientan incluyen circuitos integrados , tales como CPU , chipset ,tarjetas gráficas , y unidades de disco duro .

PILA CPU
La pila, una parte del conjunto de las piezas que integran la placa del procesador (no la placa base), sirve para que el reloj del sistema no deje de funcionar.
Los demás elementos van siendo identificados en el arranque y la BIOS es una especie de memoria inalterable, que se puede apagar, pero el reloj no. No es una cuestión de comodidad para dar la hora, sino que el procesador, sea el nivel que sea en el que está, ha de ejecutar los llamados ciclos de reloj, instrucciones que hacen que el equipo funcione, ya que sus instrucciones son entendidas al pulsar ON o ENCENDIDO.

Taller 1. Por grupo de trabajo.

1. Realice un analisis P.N.I. (Positivo-Negativo-Interesante) es decir describa 5 items c/u de criterio personal acerca del tema "Realizar el Mantenimiento Preventivo de Computadores"; poniendo enfasis en lo Interesante escribiendo ideas acerca de arreglos adicionales que se pueden hacer al PC para mantener su buen funcionamiento.

ANÁLISIS “Realizar el Mantenimiento Preventivo de Computadores”
POSITIVOS	NEGATIVOS	INTERESANTES
1.- 2.-	1.- 2.-	1.- 2.-

1. entregar el informe al mail jorgetobarccc@gmail.com escriba los integrantes del grupo
